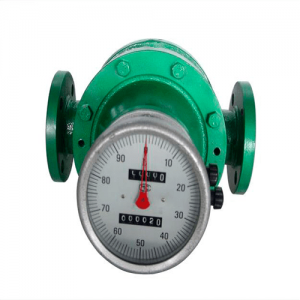

Расходомеры топлива серии OGM-I
Расходомеры топлива и жидкостей серии OGM – прецизионный расходомер вытеснительного типа, заключающий в себе два овальных ротора (счетчик жидкости с овальными шестернями).
Серия OGM-I имеет чугунный корпус, стальные шестерни с графитовыми подшипниками. Возможно применение в нефтяной, химической, фармацевтической промышленностях.
Принцип измерения: две шестерни овальной формы, вращаясь под напором потока жидкости и находясь в зацеплении, пропускают при каждом обороте определённый точный объем жидкости. Вращение шестерен передаются либо в счетный механизм, (опционально на геркон).
Преимущества данного способа – высокая точность измерения и распределения большинства чистых жидкостей независимо от их электропроводности. Эта технология не предъявляет особых требований к профилю трубопроводов и длинам прямых участков до и после расходомера жидкости.
Простота и надёжность конструкции позволяет использовать эти расходомеры жидкостей для точного измерения количества: дизельного (печного) топлива, керосина, бензина , моторных, гидравлических, индустриальных и трансмиссионных масел; водные растворы кислот и спиртов; растительное масло; масло какао; животные сливки; жир; краски а также других вязких жидкостей, по отношению к которым материалы, из которого изготовлен расходомер, устойчивы.
Расходомер топлива и жидкостей измеряет жидкость как самотёком так и под давлением.
Расходомер топлива и жидкостей ОГМ предназначен для внутрихозяйственного учета!!!
Расходомер топлива ОГМ имеет особенности:
- Компактность и простота работы;
- Высокая точность измерения (максимальная погрешность ±0,3% ~ ±0,5% );
- Не требуют формирования потока жидкости;
- Не требуют дополнительного оборудования;
- Прочный стальной корпус ;
- Роторы из нержавеющей стали.
Использование овальных шестерен в считывающем устройстве расходомера топлива и жидкостей обеспечивает высокую точность измерений в широком диапазоне вязкости перекачиваемого продукта. Расходомеры жидкостей OGM можно устанавливать как горизонтально, так и вертикально.
| Технические характеристики | |||||||
| Модель | OGM-I-15 | OGM-I-20 | OGM-I-25 | OGM-I-40 | OGM-I-50 | OGM-I-80 | OGM-I-100 |
| Номинальный диаметр ДУ (мм) | 15 | 20 | 25 | 40 | 50 | 80 | 100 |
| Минимальный поток m3/h | 0.3 | 0.3 | 0.6 | 1.6 | 5 | 6 | 10 |
| Максимальный поток m3/h | 1.6 | 3 | 6 | 16 | 25 | 50 | 80 |
| Точность % | +-0.3 ～+-0.5 | ||||||
| Рабочая температура oC | -10～80 | ||||||
| Максимально рабочее давление Mpa | 1.8 | ||||||
| Максимальная вязкость MPa.s | 2～75 | ||||||
| Габаритные размеры | ||||||
| Модель | OGM-15 | OGM-20 | OGM-25 | OGM-50 | OGM-80 | OGM-100 |
| Упаковка | 1 шт.в деревянной коробке | |||||
| Вес нетто | 7.5кг. | 8.5кг. | 15.6кг. | 30кг. | 44.5кг. | 72кг. |
| Вес брутто | 9.5кг. | 10.5кг. | 18.1кг. | 33кг. | 48кг. | 77кг. |
| Размерcm | 18×12×23 | 20×12×24 | 24.5×18×25 | 34×23×33.5 | 56×26.6×34 | 42×31×40.5 |
Применения расходомеров OGM:
Расходомеры топлива и жидкостей OGM легко устанавливаются на бензовозы, АЗС, цистерны, станции перелива, станции перекачки, бункеровке топлива, раздачи топлива, дозаторах топлива/жидкостей, промышленных линиях подачи жидкостей, парафина, индустриальных масел, подсолнечных масел.
Также расходомеры топлива используются для контроля топлива на тепловозах, подвижных составах, речных и морских судах, буксирах.
Очень успешно расходомеры дизельного топлива легко устанавливаются на жидко топливных горелках и форсунках типа при больших объемах потреблений топлива.
Расходомеры топлива способны без дополнительного оборудования полностью организовать контроль за расходом топлива на любых дизельных и бензиновых агрегатах.
